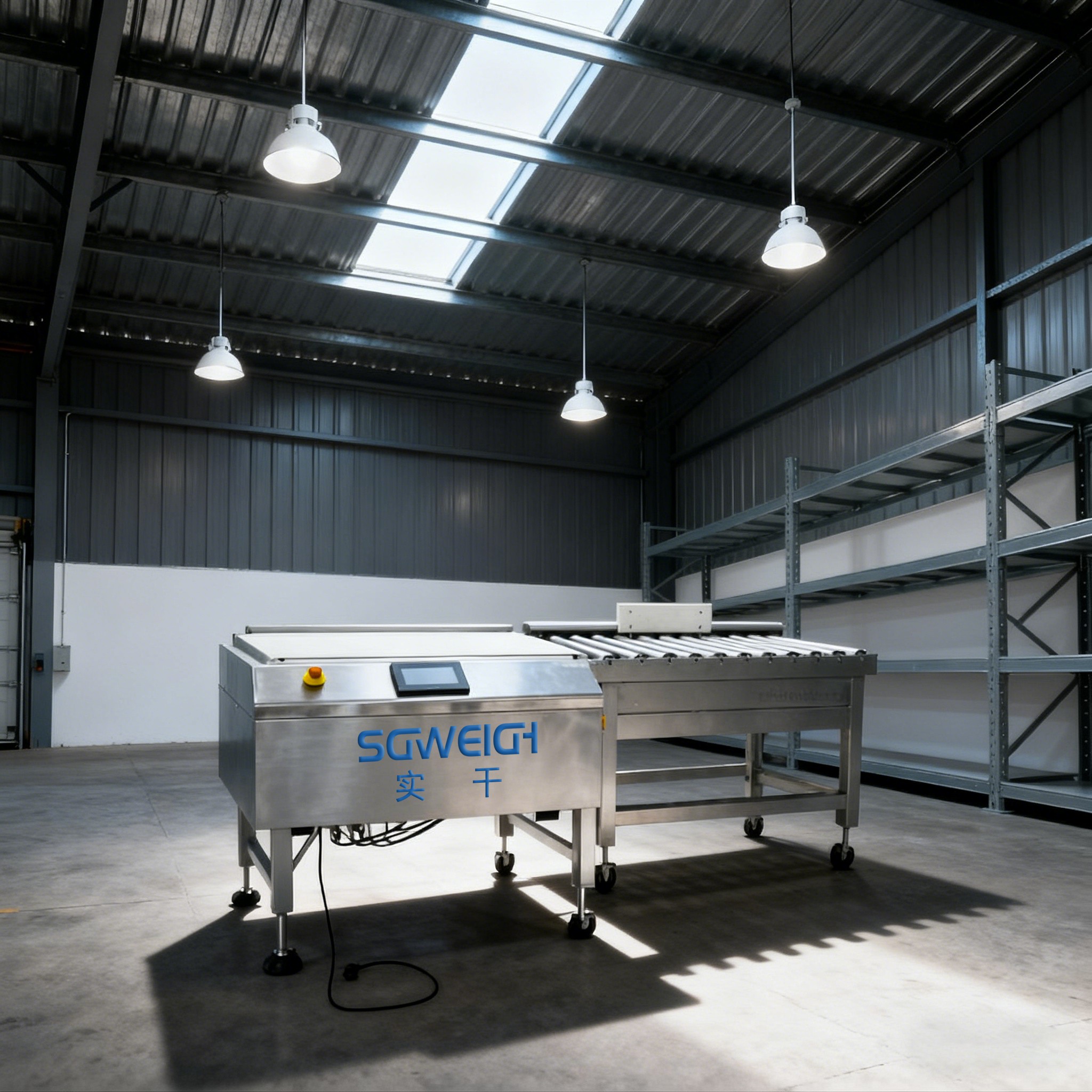

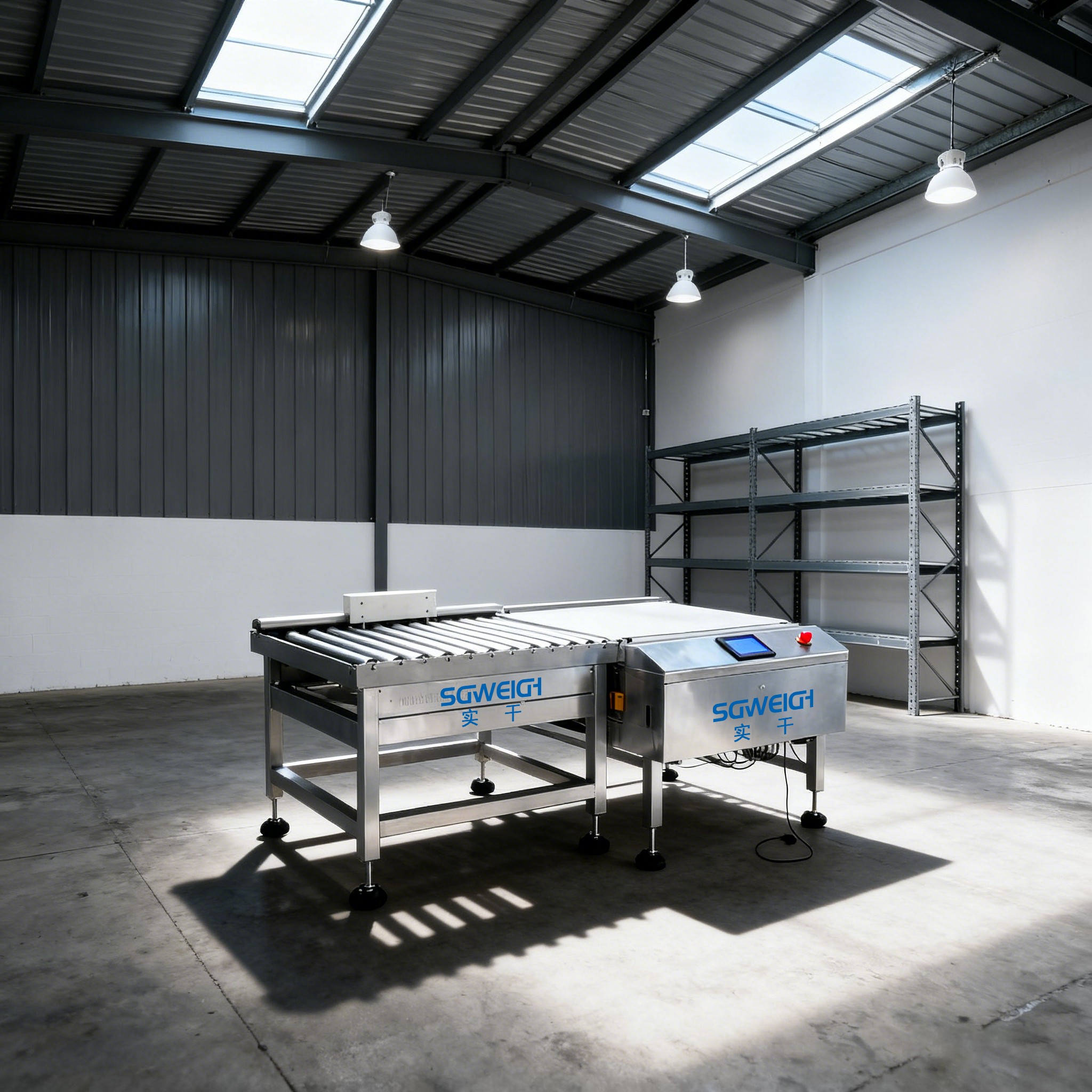

30-100kg重載穩控·±10g精測！SG-600在線檢重秤技術說明書
更新時間：2025-12-10 瀏覽次數：25
30-100kg重載穩控·±10g精測！SG-600在線檢重秤技術說明書
一、核心技術參數表（附場景價值對標）
| 參數類別 | 技術規格 | 測試條件 | 場景價值（對標行業痛點） |
|---|---|---|---|
| 核心性能 | 分選范圍：30-100kg | 標準配置 | 覆蓋化工50kg桶、建材100kg預制件、糧食30kg袋，全重段無需換設備 |
| 分度值：5g | 100kg滿載 | 100kg重載下辨5g偏差，化工桶缺料100g、混凝土配比偏差精準檢出 | |
| 檢測精度：±10g | -10℃-45℃環境 | 溫度補償算法控偏差，北方冬季、南方夏季精度穩定，符合定量包裝標準 | |
| 分選速度：5-20件/分鐘 | 無級調節 | 適配糧食包裝線1200袋/日節奏，較人工抽檢（300件/日）效率提4倍 | |
| 機械結構 | 機身配置：Q355B特種鋼（10mm厚關鍵梁） | Ansys力學優化 | 100kg滿載72小時形變≤0.1mm（行業標準0.5mm），建材車間抗振性強 |
| 臺面尺寸：800×600mm | 有效承載區 | 適配800×600×500mm化工桶、重型鑄件，無尺寸受限痛點 | |
| 剔除系統：5000N液壓推板 | 橡膠緩沖 | 0.5秒響應，100kg產品剔除破損率≤0.1%，重型零部件無碰撞損傷 | |
| 防護等級：傳感器IP67+機身防腐涂層 | 粉塵/酸堿測試 | 化工車間酸堿蒸汽、建材粉塵，MTBF達12000小時 | |
| 電氣適配 | 電源功耗：380V三相五線，1500W | 滿載運行 | 較進口設備（3000W）節能30%，年耗電1.3萬度，省電費超4000元 |
| 控制終端：10英寸防油污觸摸屏 | 工業級環境 | 存儲30組參數，換產≤5分鐘，支持10萬條數據存儲導出（Excel/CSV） |
二、系統核心架構解析（技術+場景雙落地）
2.1 稱重承載模塊：重載穩定的“抗形變基石”
2.2 精準檢測模塊：重載高精度的“智能核心”
-
自適應濾波算法：實時采集0-50Hz振動信號，動態調節濾波參數，抵消建材車間≤1.5mm/s振動干擾，精度波動控制在±3g內；
-
寬溫域補償算法：-10℃-45℃環境下自動校準零點，每℃溫差導致偏差≤0.2g，解決北方冬季車間低溫、化工反應放熱導致的精度漂移問題。
2.3 分選執行模塊：重載無損的“高效執行器”
2.4 智能控制模塊：工業級操作的“效率中樞”
三、安裝調試規范（標準化+分行業適配）
3.1 安裝環境要求（通用+行業特殊）
| 要求類別 | 通用標準 | 分行業特殊要求 |
|---|---|---|
| 場地條件 | 承重≥500kg/㎡，平整度≤0.5mm/m，預留≥1.5m操作通道 | 建材行業：遠離高頻焊機等振動源；化工行業：剔除口側設防泄漏托盤；糧食行業：地面做防潮處理 |
| 電源液壓 | 380V三相五線，空開≥10A，接地電阻≤4Ω；46號抗磨液壓油（5L） | 化工行業：電源加裝防腐蝕接線盒；低溫地區（-10℃以下）換用低溫液壓油 |
| 環境參數 | -10℃-45℃，濕度30%-90%（無凝露），粉塵≤20mg/m³ | 化工車間：加裝防爆排氣裝置；糧食車間：配備粉塵收集器（選配） |
3.2 50分鐘標準化調試流程（附驗收標準）
-
水平校準（15分鐘）：0.02mm/m水平儀測臺面中心及四角，調地腳螺栓至水平度≤0.2mm/m，鎖緊螺母防松動；
-
機械自檢（10分鐘）：手動轉輸送帶5圈無卡頓跑偏；測試液壓推板3次，緩沖橡膠無破損，軌跡無偏移；
-
電氣校準（10分鐘）：開機自檢30秒，傳感器、觸摸屏、液壓系統顯示“正常”；模擬缺料報警，推板動作精準；
-
精度標定（10分鐘）：30kg/50kg/100kg M1級砝碼三點標定，空秤顯示≤±2g；100kg負載測試5次，精度≤±10g；
-
負載驗收（5分鐘）：100kg標準件連續運行50次，剔除準確率100%，破損率0，即可投產。
四、四大行業適配方案（痛點-方案-實證閉環）
建材行業
化工行業
糧食加工行業
重型零部件行業
五、操作與分級維護指南（責任到人+速查）
5.1 標準操作流程（操作員級）
| 流程步驟 | 操作要點 | 時間/頻率 |
|---|---|---|
| 開機準備 | 查液壓油位（油標上下限間）、電源接地，清輸送帶雜物，開機自檢30秒 | 開機10分鐘 |
| 參數設置 | 調取產品庫參數，確認重量標準值/偏差/速度，測試3件標準品驗精度 | ≤5分鐘/換產 |
| 運行監控 | 勻速投料，每2小時零點校準1次，報警時對照故障表排查 | 持續運行 |
| 關機收尾 | 停機后清設備，導出當日數據備份，填《運行日志》 | 關機后15分鐘 |
5.2 分級維護+故障速查
分級維護要點（責任到人）
-
每日（操作員，8分鐘）：擦輸送帶/機身，查液壓油位、緩沖橡膠，開機零點校準；
-
每周（管理員，20分鐘）：壓縮空氣清傳感器/電氣柜粉塵，50kg砝碼驗精度，查液壓管路密封性；
-
季度（工程師，60分鐘）：換液壓濾芯，調輸送帶張力，機身防腐處理，備份數據；
-
半年（工程師，90分鐘）：換液壓油（5L），液壓缸密封性檢測，全量程精度標定。
常見故障速查表
| 故障現象 | 核心原因 | 3步解決法（時效） |
|---|---|---|
| 精度超差 | 臺面不水平、零點漂移 | 1. 校水平度；2. 零點校準；3. 三點標定（15分鐘） |
| 推板不動作 | 液壓油不足、光電遮擋 | 1. 補液壓油至油標；2. 清傳感器粉塵；3. 查線路接頭（10分鐘） |
| 輸送帶跑偏 | 張力不均、滾筒不平行 | 1. 調調偏螺栓；2. 對稱收緊張緊輪；3. 清潔滾筒異物（8分鐘） |
六、核心優勢與服務保障
6.1 五大核心優勢（對標進口設備）
-
重載高精度協同：Q355B鋼架構+自主傳感器，100kg形變≤0.1mm、精度±10g，性能比肩進口，成本降40%；
-
復雜環境耐用：IP67防護+防腐涂層+防油污屏，MTBF達12000小時，較同類設備耐用性升50%；
-
重載無損剔除：5000N推力+橡膠緩沖，破損率≤0.1%，解決重型產品剔除損傷痛點；
-
高效降本：5分鐘換產+1200件/日效率+30%節能，單設備年省綜合成本超2萬元；
-
合規適配：數據追溯對接GMP/MES，精度符合定量包裝標準，無需定制即可跨行業部署。
6.2 全生命周期服務體系
-
定制化交付：上門勘測+定制安裝方案，3個工作日完成固定、接線、標定，即裝即投產；
-
超長質保：整機1年，傳感器/液壓系統/觸摸屏延保至2年，質保期內免費換件+免運費；
-
極速響應：全國8大服務中心，遠程診斷1小時解決，地級市現場48小時抵達；
-
增值服務：每季度上門免費巡檢（校精度+清粉塵），每年1次軟件升級，建立終身設備檔案。
七、結語與技術展望
